Карты раскроя

Карта раскроя показывает как именно нужно раскраивать тот или иной лист материала и какие детали при этом будут получены. Этот документ выдают на раскройный участок. По нему выполняют раскрой или, в случае использования станка с ЧПУ, контролируют правильность выполнения раскроя.

Советы:

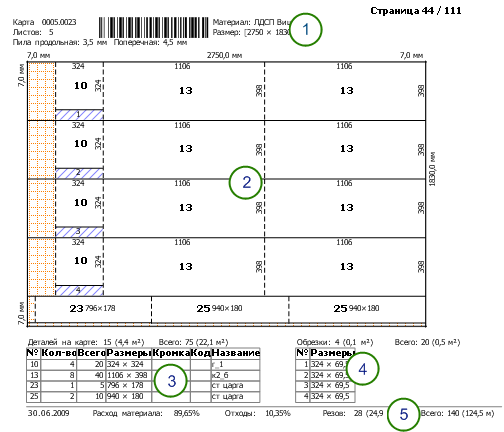

• Определить к какому заданию относится карта, какой материал и сколько листов по ней кроить можно по заголовку (1).
• Расположение резов и деталей, величины обзола лучше всего видно на графической части (2).
• Если на графической части нет размера детали (не хватило места) их уточняют по таблице деталей (3). Номер детали на карте и в таблице совпадают.
• Количество получившихся деталей и деловых обрезков сверяют с таблицей деталей и таблицей обрезков, соответственно. Там же сведения для контроля размеров.
• Оценить время работы помогут количество и длина резов из итоговой строки (5).

Содержание карты

1. Заголовок — основные сведения о задании и карте: номер задания, номер карты (в том числе штрихкодом), материал и размеры листа, количество листов и режимы пила.
2. Графическое изображение раскладки деталей.
3. Таблица деталей с размерам заготовок и кромлением.
4. Таблица деловых остатков
5. Итоговая строка характеристиками расхода материала и количество резов.

Заголовок

Заголовок карты раскроя содержит основные сведения о задании и карте. По нему можно:

• Распознать карту, выяснить к какому заданию она относится, из какой пачки этот листик выпал, какой лист надо перепечатать и т.п.
• Узнать какой лист из какого материала и сколько штук нужно взять.
• Автоматически загрузить нужную программу в станок Altendorf или аналогичную систему управления, которая распознает штрих-код.

Для этого в заголовке написаны:

Номер карты

Номер карты состоит из двух частей: номера задания и, собственно, номера карты в задании. В заголовке карты раскроя оба номера записывают четырьмя цифрами через точку. Недостающие цифры при этом заполняют лидирующими нулями, т.е. для карты №75 из задания №12 пишут «0012.0075».

Штрих-код

Штрих-код на карте раскроя представляет собой запись её номера в стандарте Code 128B. Основное назначение — загрузить программу для раскроя по этой карте в станок Altendorf или аналогичную систему управления.

Графическое изображение

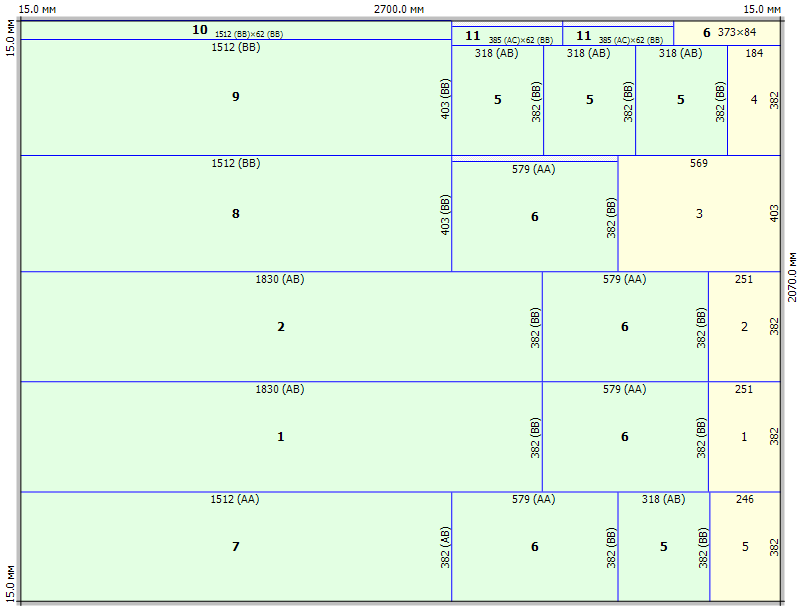

Графическое изображение раскладки деталей наиболее полное и ёмкое.

Кроме взаимного расположения деталей на нем имеется:

• Размеры листа
• Величины обзола
• Размеры и номера деталей
• Кромление деталей (для отображения на карте раскроя необходимо включить в настройках)
• Номера деловых остатков

Таблица деталей

 Сведения о деталях, размещённых на данной карте, размерах заготовок и кромлении.

Таблица деловых остатков

 Сведения о деловых остатках, получившихся на данной карте, их размерах и обзоле.

Ниже - описание материалов кромки и тоговая строка с характеристиками расхода материала и количество резов.

Все резы гильотинные, т.е. полностью пересекают разрезаемую полосу. Карты можно просматривать в области раскроя, в окне предварительного просмотра и, конечно, можно вывести на печать. Все зоны карты - это прямоугольники, ограниченные линиями реза.

Карта в области раскроя

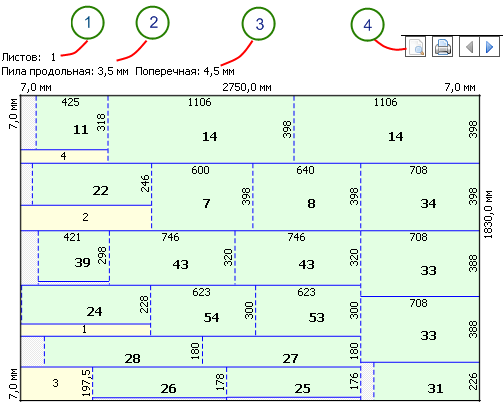

Изображение карты на экране, в области раскроя служит для просмотра карт и быстрой оценки результата. Качественные и количественные характеристики карты выводятся в одноименной рамке. Там же есть кнопка для удаления карты.

1. Количество листов, которое нужно распилить согласно карте.
2. Режим пропила вдоль.
3. Режим пропила поперек.
4. Панель инструментов: предварительный просмотр печатной карты, печать и переход к следующей (предыдущей) карте.

Команды мыши на изображении карты.

• Щелчок мышью по изображению детали прокручивает список в таблице деталей до детали, по которой щёлкнули.
• Двойной щелчок мыши на изображении карты раскроя «распахивает» её (пряча таблицу деталей), а повторный двойной щелчок восстанавливает размер.
• Щелчок правой кнопкой мыши на изображении карты вызывает контекстное меню с командой  «Копировать». Копирует растровое изображение карты в буфер Windows.
• Щелчок правой кнопкой мыши на детали вызывает контекстное меню с командами редактирования карты раскроя  .

Настройка изображения карты раскроя

Чтобы улучшить различимость, отдельные элементы на картах раскроя можно выделить цветом и штриховкой. Для экрана и для печати настройки закраски карты можно сделать разными. Задают варианты раскраски на соответствующих закладках диалога  Настройка программы. Набор настроек и их функции одинаковы.

Важно! На экране продольный и поперечный пил изображены разным пунктиром только если они имеют разную ширину. При одинаковой ширине они будут нарисованы сплошной линией.

Совет. Используйте разные цвета и штриховки, чтобы  уменьшить количество ошибок при чтении карт, а также снизить утомляемость зрения работников.
