Нововведения в «bCAD 3.93 v 1097»

Прямая выдача в bCUT

Диалог экспорта в bCUT
При передаче в раскройную программу детали сортируются по материалу, из которого они изготовлены.
Передача производится через формат XML.
Сохранённые таким образом изделия можно открывать в программе раскроя отдельно, не только сразу после экспорта из bCAD.

Изменение радиусов существующих дуг инструментами «Скругление» Скругление и «Редактирование ломаной» Скругление

Инструмент «Скругление» при указании дуги (только одной дуги, не места стыковки её с другими объектами!) перестраивает дугу и примыкающие к ней объекты (если это возможно) с новым радиусом.
Дуга радиусом 100 мм
Дуга радиусом 50 мм

Изменение радиуса скругления производится по тем же правилам, что и создание нового скругления.
Если на концах перестраеваемой дуги найдены примыкающие объекты, используются эти объекты.
Если объектов нет, в конце дуги строится линия, касательная к дуге в точке конца дуги и скругление проводится по ней.
В случае, когда невозможно построить скругление с указанным радиусом по имеющимся объектам (например, у нас есть 2 параллельных отрезка на расстоянии 100 мм и соединяющая их дуга радиуса 50 мм, а мы хотим скруглить их дугой 30 мм), сохраняется центр дуги.

Инструмент «Редактирование ломаной»

При модификации дуги по клавише F10 появляется диалог, позволяющий задать точное значение радиуса дуги.

Радиус дуги

Разница в том, что «Скругление» модифицирует прилегающие объекты таким образом, чтобы дуга подходила к ним по касательной.
«Редактирование ломаной» не соблюдает условия касательности и строит дугу указанного радиуса, проходящую через имеющиеся точки (концы модифицируемой дуги).

Инструмент «Скрыть указанное ребро»

(Меню Инструменты->Рёбра поверхности->Скрыть указанное ребро) предназначен для доводки моделей, импортированных из других программ.
Скрытые рёбра поверхностей не мешают при работе. Хотя в элементе и остаётся то же самое количество рёбер и треугольников, отрисовка его на экране происходит заметно быстрее.
Исходный объект
Результат скрытия рёбер

Аналогично работает инструмент «Восстановить указанное ребро»
(Меню Инструменты->Рёбра поверхности->Восстановить указанное ребро)

Изменение блоков из «Банка крепежа и комплектующих»

При изменении геометрии объектов, вставленных из Банка крепежа и комплектующих и хранящихся там как «Комплект» или «Сборка» происходит пометка этих элементов как «Нестандарт».
Пометка случается при модификации инструментами «Сдвиг», «Зеркально отразить» и «Изменить размер».
Модификация элемента
При этом каркас «нестандартного» элемента в окне редактора отображается красным цветом.

Модифицированные до «нестандарта» элементы в инструменте «Смета» выносятся в отдельные строки.

Для учёта нестандартных элементов в инструменте «Смета» появилось новое поле - «Наценка на нестандарт», где можно указать в процентах наценку на нестандартные изделия.

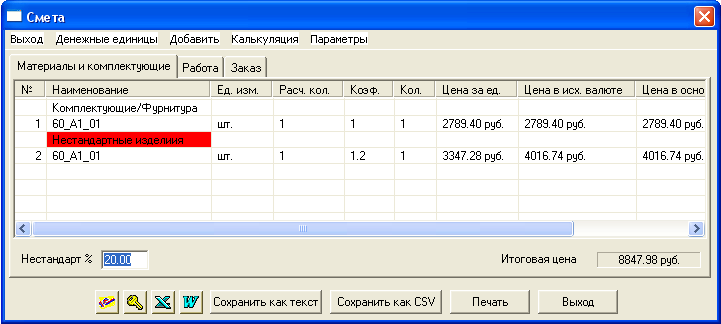

Смета

Улучшена пометка «рабочих» объектов в тонированном режиме.

Пометка «рабочих» объектов в приложениях.

Подсветка в приложениях

При изменении строки в приложении «Отчёт» (и некоторых других) помеченные в таблице объекты подсвечиваются.

Доработана библиотека чтения/записи DXF/DWG
