Предлагаем Вашему вниманию статью, опубликованную в майском номере журнала "Мебель крупным планом" за 2005 г., посвященную описанию возможностей передачи данных о проекте, созданном в программном пакете "bCAD для Мебельщика" на станки и обрабатывающие центры с ЧПУ.



bCAD: от компьютерной модели - до обрабатывающего центра


Использование систем компьютерного проектирования мебели уже давно перестало быть экзотикой. Сотни предприятий освоили и успешно используют эту технологию. Однако проектирование мебели - это всего лишь один из этапов работы, ведь ее нужно еще изготовить. Совершенно логичным является использование электронных данных проекта для подготовки технологической документации и, особенно, данных для современных станков с компьютерным управлением (ЧПУ). В этой статье мы расскажем о том, какие возможности в этом плане предоставляет пакет "bCAD для Мебельщика".

Компьютерный проект мебели, созданный конструктором в программном пакете "bCAD для Мебельщика", содержит не только внешний вид будущего изделия, но исчерпывающую информацию о технологических особенностях - форму и тип кромок, расположение отверстий под крепеж, направление текстуры относительно листа, необходимые сопутствующие операции и многое другое. Соответственно при подготовке технологической документации достаточно лишь извлечь эту информацию и передать ее в удобной для использования на производстве форме. В случае обычного производства - это рабочие чертежи и карты раскроя, но если мы используем станки с ЧПУ, то в этих документах необходимости нет. В этом случае необходимо передать данные о детали и принципах ее обработки непосредственно в управляющую систему станка. Для решения этой задачи в программном пакете "bCAD для Мебельщика" предусмотрен ряд специальных возможностей.

Первый, самый универсальный из них - запись информации об объемной геометрии деталей в распространенные форматы, такие как DWG, DXF, STL, передача в специализированную систему для создания управляющей программу станка и настройка режимов обработки в этой системе. Однако, несмотря на свою универсальность и возможность описать объемную геометрию любой сложности, этот способ не очень удобен для изготовления типовых мебельных элементов - фасадов, столешниц и т.п., которые чаще всего представляют собой просто плоские панели с обработанными фрезой торцами.

Для упрощения работы передачи данных о деталях корпусной мебели непосредственно на станки с ЧПУ в "bCAD для Мебельщика" предусмотрены специализированные команды, записывающие в фалы DXF информацию в виде, удобном именно для передачи на станок. С их помощью в управляющую систему станка передаются не просто изображения деталей, а уже подготовленные технологические данные, такие как внешний контур детали, кромки, местоположение отверстий с условным обозначением их диаметра и направления сверления. Таких специализированных команд две - одна универсальная, не зависящая от модели станка. Она успешно используется с любым оборудованием, управляющие программы которого могут импортировать формат DXF (например, обрабатывающие центры HOMAG и WEEK, под управлением WoodWOP, обрабатывающие центры IMA, под управлением ImaWOP и др.)

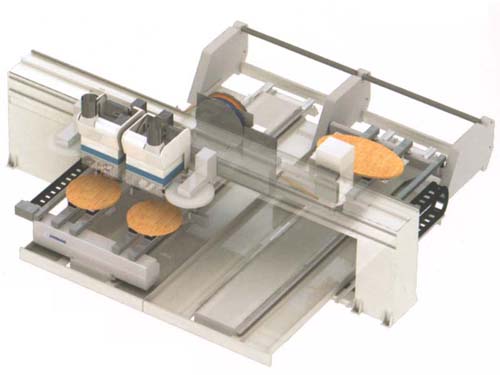

Вторая возможность - отдельный специализированный модуль для работы со станками популярной серии Rover (производства фирмы BIESSE), находящихся под управлением программ NC500 и NC1000. Этот модуль учитывает специфические требования системы управления именно станков Rover, что существенно ускоряет и упрощает процесс передачи данных.

Работа технолога, пользующегося специальным модулем "bCAD_ROVER", весьма проста. Получив готовый и одобренный заказчиком проект от конструктора - дизайнера, технолог просто запускает специализированный модуль "bCAD_ROVER", в которой ему выдается список всех деталей входящих в проект. Необходимо выбрать те детали, которые предстоит обрабатывать на ЧПУ, назначить для них технологические параметры - базы обработки, типы обрабатываемых отверстий. Технологические параметры могут быть назначены как для каждой детали индивидуально, так и для группы деталей одновременно. После этого "bCAD_ROVER" автоматически создаст нужный набор файлов для каждой детали, в строгом соответствии с требованиями управляющей системы станков данной серии. Непосредственно на станке останется лишь назначить реально используемый инструмент и технические режимы обработки. Таким образом, существенно ускоряется процесс передачи данных из системы проектирования "bCAD для Мебельщика" на станок и, что особенно важно, значительно снижает возможность ошибок.

Также существуют и иные способы передачи данных из "bCAD для Мебельщика" на различные модели станков с ЧПУ. Более подробную информации вы можете получить в офисе разработчиков программного пакета, а также их региональных представителей.
