Предлагаем Вашему вниманию статью, опубликованную в 1-м номере журнала "Мебельщик инфо" за 2001 г., посвященную использованию новых возможностей программного пакета "bCAD для Мебельщика" в процессе проектирования корпусной мебели и подготовки всей необходимой производственной документации.

Программный пакет "bCAD для Мебельщика"

В журнале "Мебельщик" N3 мы рассказывали о применении программного пакета bCAD для проектирования мебели. С тех пор в нём появилось много новинок. Если раньше шла речь об использовании стандартного графического пакета, то сейчас bCAD пополнился целым набором специализированных инструментов, помогающих проектировать корпусную мебель и подготавливать ее производство еще быстрее.

рис 1.
рис 1.

В дополнение к традиционным чертежным линиям, окружностям, штриховкам и телам появились специальные объекты – панель, элемент крепежа, материал и инструменты для их создания и редактирования. Теперь дизайнер-конструктор делает не просто объемный макет, а полноценную модель изделия, по которой затем программа автоматически строит рабочие чертежи, создает карту оптимального раскроя, подсчитывает количество деталей, расход и себестоимость материала и комплектующих. Наиболее частой элементарной деталью в проекте является стандартная прямоугольная панель, для ее создания разработан специальный инструмент-мастер, в котором устанавливаются размеры, назначается материал самой панели и ее отделки, если нужно - способ обработки углов, форма и отделка торцов, задается код и название детали (рис.1). Из таких панелей и составляется остов изделия. Наиболее типовые панели можно записать в библиотеку и использовать в других проектах. Следующим этапом является расстановка крепежа и фурнитуры. Для этого также создан специальный мастер, содержащий список типовых элементов крепежа – винтов, шурупов, стяжек, уголков, полкодержателей и т.д. Мастер имеет возможность пополнения списка своими элементами, они автоматически заносятся в имеющуюся базу данных. Кроме того, в комплекте "bCAD для Мебельщика" поставляется обширная библиотека нестандартной фурнитуры – ручек, крючков, шарниров, кухонных моек. Эту библиотеку также можно пополнять своими элементами (рис. 2).

рис 2.
рис 2.

Несмотря на то, что детали создаются считанные секунды, собирать сложную конструкцию из отдельных панелей – работа довольно рутинная, поэтому для наиболее типовых элементов – шкафов и тумб предлагается мастер, создающий изделие целиком. Вы задаете габариты, количество секций, тип дверей, количество и расположение полок в секциях, выбираете вариант крепежа, и система сама создает нужные панели и расставляет крепеж. Описание шкафа-тумбы можно также занести в библиотеку и использовать в дальнейшем, например, собирая целые мебельные комплекты (рис. 3). Используя такой мастер, можно создавать как целые изделия, так и элементы сложных конструкций – например тумбу письменного стола с ящиками, прихожие, навесные элементы.

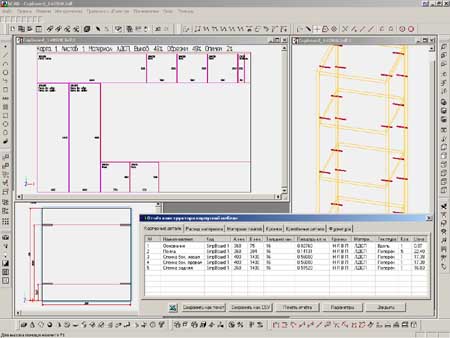

Итак, модель изделия готова. На этом этап "ручной" работы практически закончен. Программа автоматически создает рабочие чертежи деталей, поместив каждый из них в соответствующий раздел проекта, подготовит карту раскроя заготовок для каждого материала, составит отчет-смету, подсчитав расход материалов, длину обработанных кромок, количество необходимого крепежа и фурнитуры (рис. 4). Следует заметить, что однажды созданные изделия можно использовать как заготовки для выполнения новых проектов, изменять, например ширину шкафа, сделать стол шире – все это будет учтено автоматически при создании нового комплекта чертежей и отчета. Однажды созданные стандартные элементы можно собрать в собственную фирменную библиотеку, ее использование значительно ускорит дальнейшую работу.

рис 4.
рис 4.

После того как Вы приобрели основные навыки работы с программой (на это, судя по опыту наших клиентов, понадобится от нескольких часов до двух-трех дней, в зависимости от уровня начальной подготовки) и накопили небольшой каталог своих типовых объектов, создание проектов сводится к расстановке, имеющихся в каталоге элементов на плане помещения. Это можно делать буквально на глазах у заказчика, при этом, визуально контролируя обстановку – bCAD имеет мощные средства визуализации, создаваемые изделия можно осмотреть в объеме с текстурами прямо в процессе работы.

На визуализации хочется остановиться особо, это можно сказать фирменный конек bCAD. На компьютерную модель деталей будущих изделий можно наложить любую текстуру, сделать поверхность полированной или напротив матовой, задать прозрачность или зеркальность. Еще на этапе создания модели Вы можете осмотреть изделие в объеме со всех сторон, проверить правильность сборки, направления текстур, наличие и расположение элементов внешней отделки и фурнитуры. При необходимости можно поместить изделие непосредственно в будущий интерьер, "обойти" виртуальную кухню или офис, убедится, что детали будущей прихожей вписываются в помещение, что вся видеоаппаратура аккуратно разместилась в заказанной стойке. Но и это не все – с моделей можно получить изображения, не уступающие по реализму фотографиям. Пользуясь встроенными средствами получения реалистичных изображений, Вы можете провести презентацию на самом высоком уровне. Система аккуратно обсчитает тени, зеркальные отражения, тонкости фактуры и текстуры поверхностей (рис. 5). Такая презентация не оставит равнодушной ни одного заказчика и поможет составить каталоги изделий.

рис 5.
рис 5.

Если у Вас появился интерес к данному программному пакету, Вы можете обратиться к разработчикам в Новосибирске по телефону
