04-09-08

Нововведения в «bCAD 3.92 v 1074»

Доработан инструмент «Удаление невидимых линий»

Теперь можно явно указать стили для отображения видимых и невидимых линий. Усовершенствована работа инструмента «Скругление» при полном исчезновении скругляемого сегмента. Т.е. квадрат 50×50 можно скруглять дугой с радиусом 50. Для тех, кто делает блоки самостоятельно: упростился процесс изготовления сложных деталей из тонкого листа. Сначала чертим контур будущей детали со всеми вырезами
Контур детали
Запускаем инструмент «Плоский многоугольник» и выбираем режим работы «Заливка» (аналогично тому, как это сделано в инструменте «Штриховка»)
Указываем точку внутри замкнутого контура (отмечена красным)

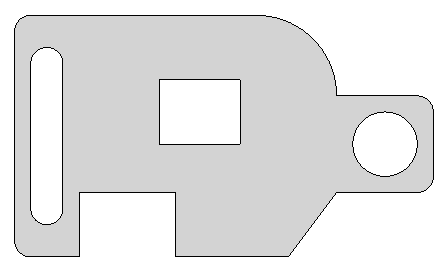

Контур детали
Получили деталь со всеми вырезами

10-11-07

Вышла новая версия «bCAD 3.92.1055» для всех комплектаций. Изменения в базовом модуле по сравнению с версией 3.92.1025

  1. Доработан инструмент «Скругление». Теперь он позволяет сопрягать дугой указанного радиуса не только отрезки и сегменты ломаной, но и дуги окружностей.
  2. Исправлены алгоритмы построения объектов — теперь все нормали объектов направлены правильно, что актуально для переноса моделей в другие приложения.
  3. Исправлен ряд ошибок

Нововведения в bCAD «3.92 v 1055»

Переработан инструмент «Скругление» image003 : теперь он позволяет соединять дугой указанного радиуса не только отрезки и сегменты ломаной, но и дуги.

Обратите внимание, что результат может зависеть от порядка указания объектов:

Исходно Результат

Если же указать точки в обратном порядке, то результат изменится:

Исходно Результат

Инструмент позволяет скруглить «концевые» сегменты одной ломаной:

Исходно
между сегментами вставляется дуга указанного радиуса
Результат
