Станки и оборудование

Каталог «Станки и оборудование» содержит сведения о технологических характеристиках производственного оборудования. Эти сведения использует bCUT при создании карт раскроя.

Раскройные станки

Раскройные станки предназначены для разделения прямоугольных листовых материалов на прямоугольные заготовки.

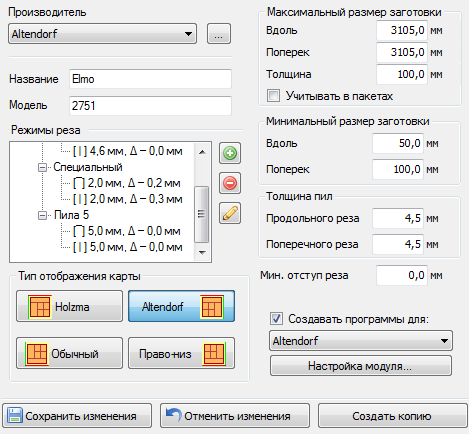

Параметры раскройного станка

Далее приведены параметры таких станков, которые хранятся в банке данных.

Параметры станка

Производитель — производитель станка. Выпадающий список. Выбор из заданных производителей станков.

Название — название станка, используемое на предприятии. Текстовое значение. Означает название станка, которое используется в диалогах выбора.

Модель — модель станка. Текстовое значение. Означает полное наименование модели станка или модельного ряда. В настоящее время, используется для справки.

Отображение карты раскроя

Тип отображения карты

Кнопки в рамке Тип отображения карты позволяют выбрать положение базового угла и направления осей на картах раскроя:

Кнопка Holzma — базовый угол левый верхний, направление осей от левого верхнего угла право и вниз .
Кнопка Альтендорф — базовый угол правый верхний, направление осей от правого верхнего угла влево и вниз .
Кнопка Обычный — базовый угол левый нижний, направление осей от нижнего левого угла вправо и вверх .
Кнопка Право-низ — базовый угол правый нижний, направление осей от нижнего правого угла влево и вверх .

Эта группа параметров определяет ограничение станка на максимальные размеры отрезаемой полосы. Параметры используются для определения порядка резов, а на станках c ЧПУ, может ограничивать размер детали. Алгоритм раскроя отбрасывает варианты, в которых размеры превышают установленную величину. При этом, может выполнять первый рез поперек, даже если он установлен вдоль (см. параметры оптимизации).

По длине — максимальный размер отрезаемой полосы на продольном упоре или продольной пиле. Вещественное положительное число, начиная с нуля. Точность 0,1 мм.

По ширине — максимальный размер отрезаемой полосы на поперечном упоре или поперечной пиле. Вещественное положительное число, начиная с нуля. Точность 0,1 мм.

По толщине — максимальный размер толщины листа материала. Вещественное положительное число, начиная с нуля. Точность 0,1 мм.

Толщина пил

Эта группа параметров определяет обычную, используемую чаще всего, ширину реза. Для однопильных станков оба параметра одинаковы.

Продольного реза — ширина пилы при продольном резе, резе вдоль текстуры. Вещественное положительное число, начиная с нуля. Точность 0,1 мм.

Поперечного реза — ширина пилы при поперечном резе, резе вдоль текстуры. Вещественное положительное число, начиная с нуля. Точность 0,1 мм.

Припуск на рез, в этом случае, закладывают в толщину пилы.

Режимы реза

Эта группа параметров определяет дополнительные, используемые реже, ширины реза. Как на продольный так и на поперечный рез, задают толщину пилы и припуск на рез (дельта).

Команды работы с режимом
Добавить	—	Добавить новый режим. Вызывает диалог создания для ввода названия и параметров.
Удалить	—	Удалить выбранный режим. Все сведения о нем пропадают безвозвратно!
Изменить	—	Изменить параметры выбранного режима или переименовать его. Вызывает диалог создания для ввода названия и параметров.

При создании нового режима и редактировании имеющегося заполняют поля в следующем диалоге:

Выбирают режим в зоне раскроя в выпадающем списке, который так и назван — Режим.

Минимальные размеры заготовки

Эта группа параметров определяет ограничение станка на минимальные размеры отрезаемой полосы. При вводе размеров деталей, программа проверяет их и предупреждает о наличии слишком маленьких деталей: автоматически снимает с них флаг «Раскраивать». Алгоритм раскроя отбрасывает варианты, в которых размеры превышают установленную величину, что позволяет автоматически исключить из раскроя детали, габариты заготовок которых меньше заданных размеров Вдоль и Поперек текстуры материала. Cчитается, что Вдоль идет длинная сторона заготовки, а Поперек – короткая.

Длина — минимальная длина детали, которую может обеспечить станок. Вещественное положительное число, начиная с нуля. Ноль означает, что ограничения нет. Точность 0.1 мм.
Ширина — минимальная ширина детали, которую может обеспечить станок. Вещественное положительное число, начиная с нуля. Ноль означает, что ограничения нет. Точность 0.1 мм.

Мин. отступ реза

Этот параметр используется при раскладке деталей по листу.

Допустим, есть полоса шириной 500 мм. Параметр «Мин. отступ реза» установлен, скажем, в 8 мм.

В таком случае на полосу можно поместить детали либо в 500 мм., либо (500 - 8) 492 мм. и меньше.

Сделано это для повышения технологичности карт раскроя - нет возможности отпилить на том же станке от заготовки, например, 1 мм.

Программы для ЧПУ

Эта группа определяет параметры для создания программ.

Параметры станка

Создавать программы для: — создавать ли при утверждении раскроя хоть какую-нибудь программу для ЧПУ.
Выпадающее окно выбора генератора программ их имеющихся.
Настройка модуля — настройка модуля для корректного создания программы.

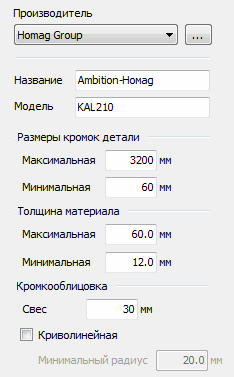

Кромкооблицовочные станки

Приведены параметры таких станков, которые хранятся в банке данных.

Производитель — производитель станка. Выпадающий список. Выбор из заданных производителей станков.

Название — название станка, используемое на предприятии. Текстовое значение. Означает название станка, которое используется в диалогах выбора. Возможность использовать один или несколько станков зависит от типа лицензии bCUT.

Размеры кромок детали — минимальное и максимальное значение длин детали, на которую на данном станке могут накатать кромку.

Толщина материала — минимальное и максимальное значение толщин детали, на которую на данном станке могут накатать кромку.

Свес — размер остающегося «хвостика». Указывается в миллиметрах.

Важно! Значение «Свеса» учитывается при вычислениях реального расхода кромки.

Флаг Криволинейная — Умеет ли данный станок накатывать кромку на криволинейные детали.

Минимальный радиус — размер радиуса, начиная с которого станок может накатать кромку. Указывается в миллиметрах.
